拆解:——名创优品——

发布时间:2018-04-29 00:00:00 浏览次数:2355 编辑:顺宏康

近两年,名创优品在线下迅速走红。名创优品的成功并非偶然,MINISO名创优品的产品简约自然,品质优良且紧跟全球时尚潮流,产品价格大部分在10-29元间,深受18到35岁的小资、白领等主流消费人群的喜爱。

充电器使用卡纸简易包装,正面无中文标识,充电器的参数:输出5V2A,包装内只有一个充电器,无其他附件。

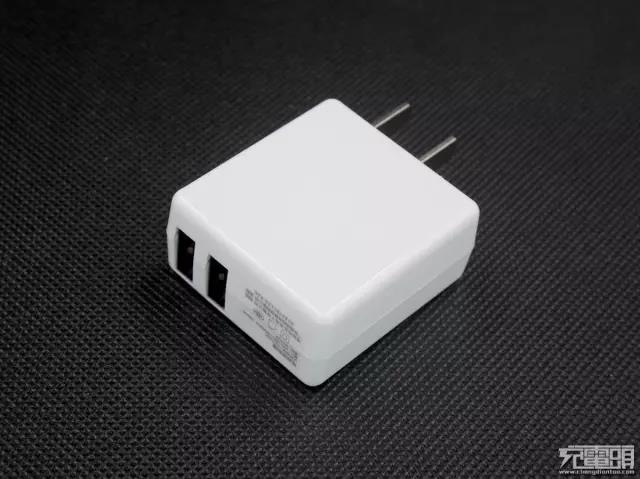

充电器外壳为白色,表面钢琴漆质感,另一面也没有文字或图案标识,充电器具有2个USBA输出接口。

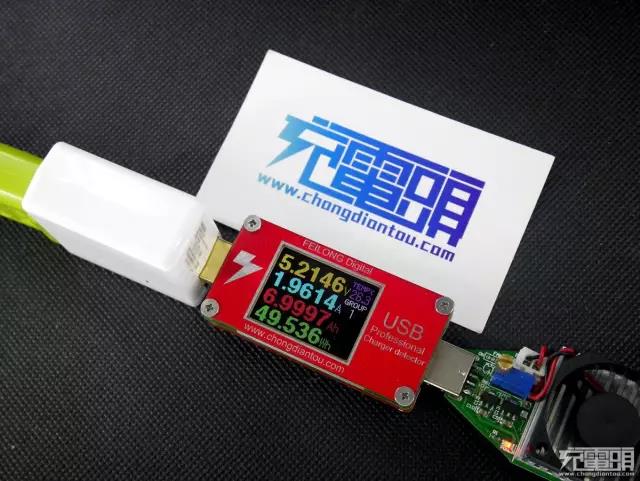

上方的USB输出口输出最大电流约为2A,超过则保护无输出,与下方的输出口一样的输出性能,估计两个输出口是并联的,输出电压有线补。

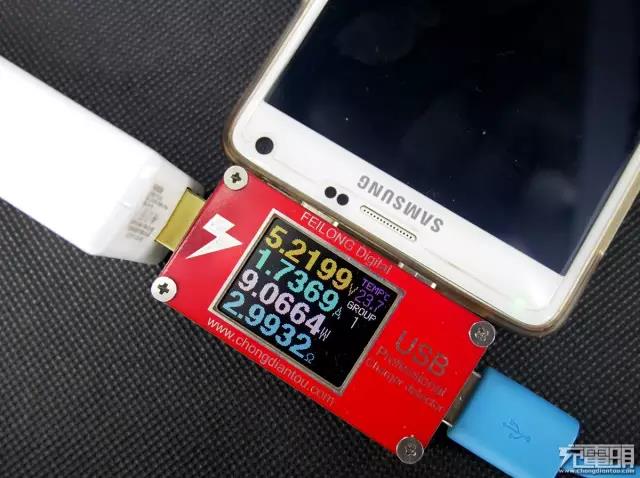

充电器的两个USB输出口分别给三星NOTE4手机充电,能达到手机5V输入时的满速充电电流。

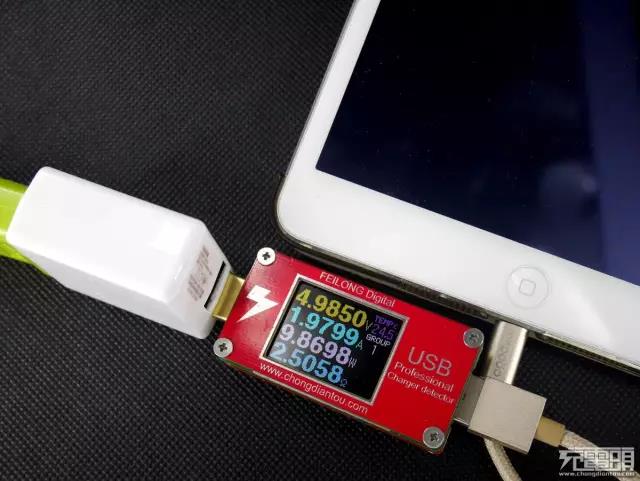

充电器的两个USB输出口分别给三星iPad  mini2平板电脑充电,能达到约2A的满速充电电流。

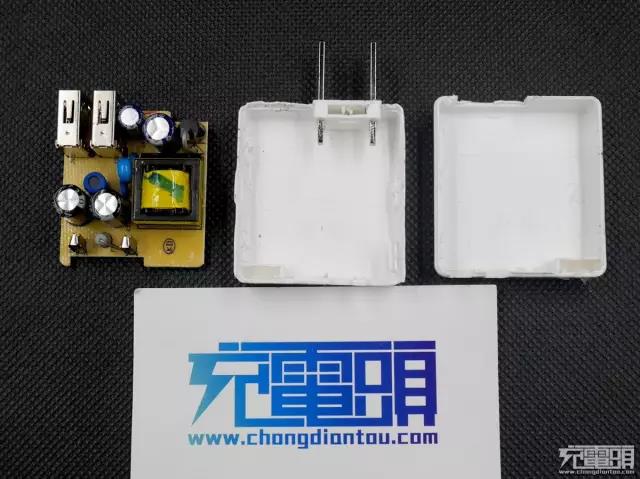

充电器外壳采用超声波焊接,焊得很牢固,而且,外壳有一定的弹性,拆解比较困难,外壳比较蔳,但富有弹性。电源插脚也PCB之间采用插接的方式连接。

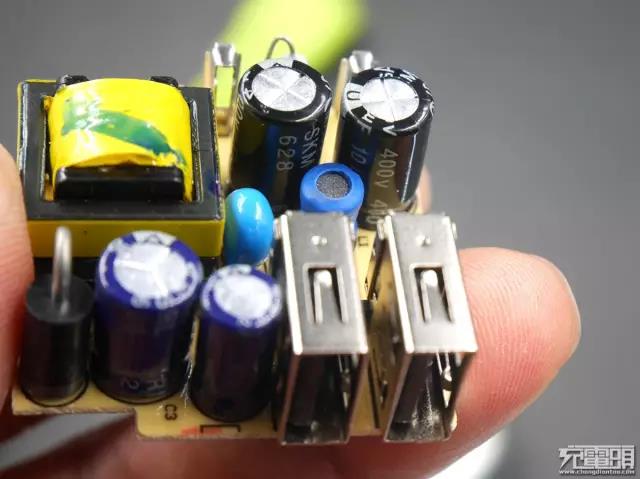

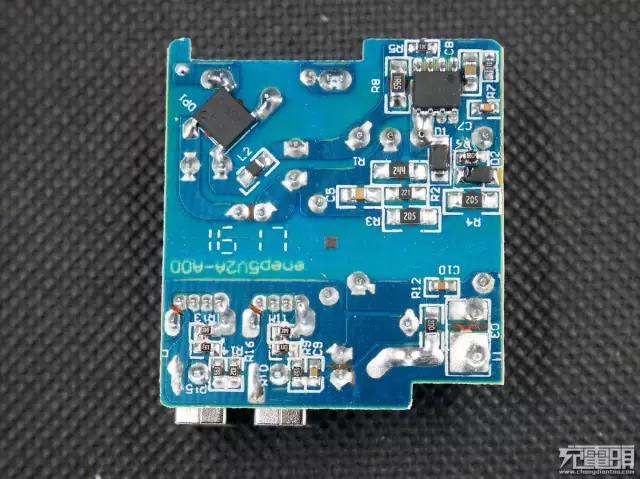

充电器的PCB正面一览,用料并不多,PCB背面一览,可以看到生产日期为2016年第17周。

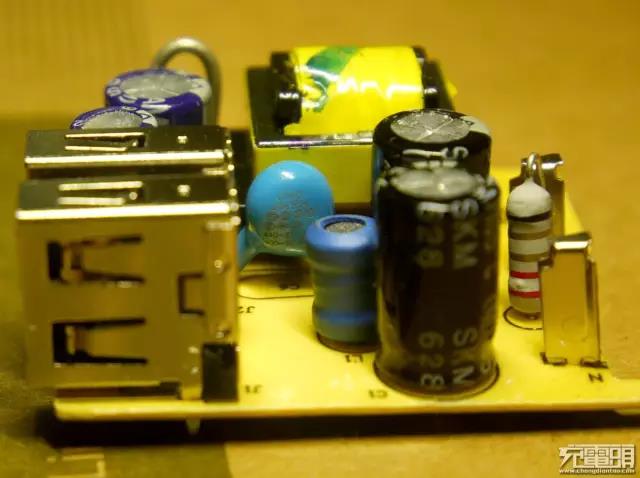

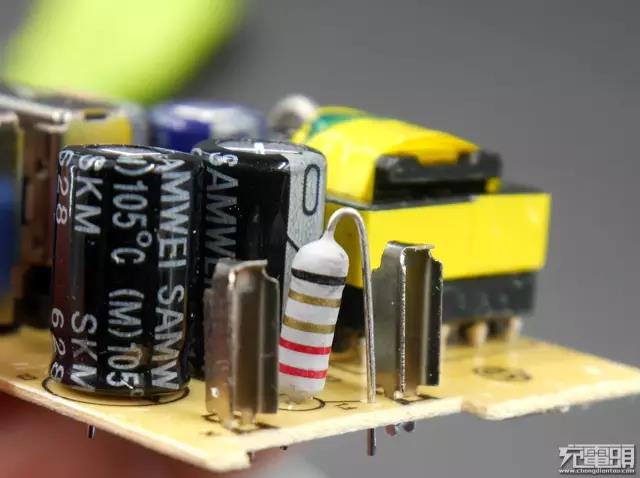

两个USB侧输出口采用电阻识别,高压输入部分,没有EMI滤波电路,也没有保险管,使用一只电阻作为保险,高压滤波电容采用2个400V10μ的电解电容,耐温105°C。两个USB接口采用立式安装,低压采用一个10V680μF和一个10V1000μF的电解电容及一个小电感进行滤波,输出不是同步整流。

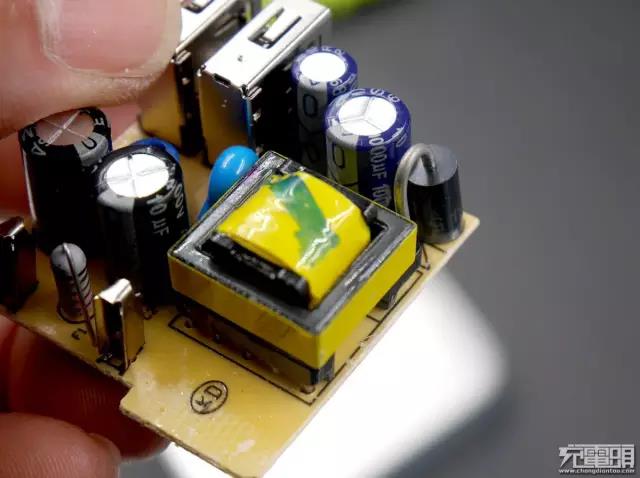

使用一个SR1045肖特基二极管进行整流。高压变压器没有相关的型号规格标识,同时也找不到常用的光耦元件,高低压之间有一个JNC JN681K安规电容。



总结MINISO CEC5V2A双口墙充,体积小巧,便于携带,输出最大电流达到标称的2A,兼容安卓和苹果设备充电,输出电压带线补功能。通过拆解发现,内部用料一般,输出没有余量,非同步整流,效率较低,是一款较为非常普通的充电器。
