拆解:——华为充电宝——

发布时间:2018-04-29 00:00:00 浏览次数:1642 编辑:顺宏康

       华为SuperCharge超级快充手机已达上千万部,可广大用户苦于没有对应的移动电源,为此华为官方发布了市首款10000mAh超级快充移动电源,并在几天前终于上市发售了这款产品。第一时间拿到它并对其进行了拆解评测,废话不多说,下面就为大家带来这款产品的详细拆解报告。

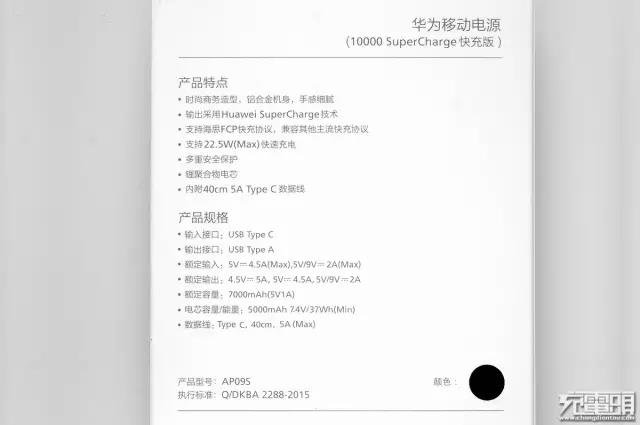

背后产品信息,品名:华为移动电源(10000 SuperCharge 快充版)、支持华为SCP、FCP,兼容其他主流快充协议、支持22.5W快速充电、输入接口:USB Type-C、输出接口:USB Type-A、额定输入:5V4.5A / 5V2A / 9V2A(MAX)、额定输出:4.5V5A / 5V4.5A / 5V2A / 9V2A、额定容量:7000mAh(5V1A)、电芯容量/能量:5000mAh 7.4V / 37Wh (最小值)、型号: AP09S。

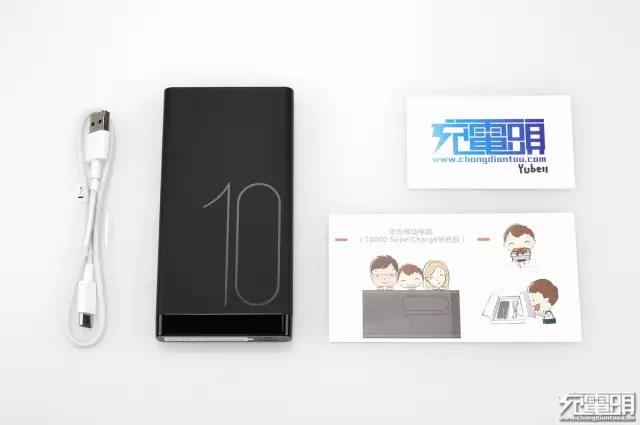

开箱产品一览,5A USB-C USB-A 大电流数据线、移动电源本体、产品小册子。

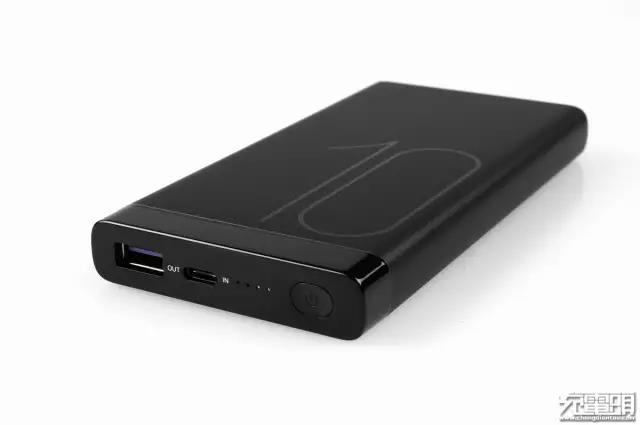

撕掉防尘贴可以看到头部与壳体是两种不同结构组成,喷砂阳极铝合金身体上亮面印出10字样代表10000mAh、钢琴漆效果的塑胶材质头部。面板上从左到右分别是紫色舌片的USB Type-A常规输出插孔,USB Type-C 输入插孔、4LED电量显示、激活按钮。

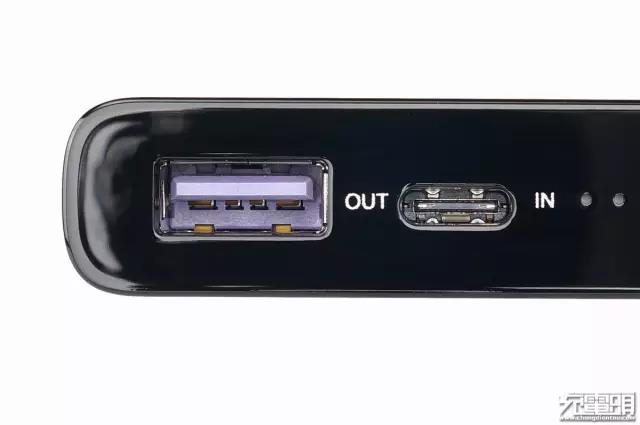

USB Type-A插孔除了使用了紫色注塑舌片外,还有一个特殊之处,仔细观看舌片上最外沿两根正负极弹片十分宽大,华为SCP需要支撑5A电流输出,这么大的电流普通USB弹片根本不能承受,所以华为加宽了弹片增大接触面积,让USB口可以承受更大的电流。

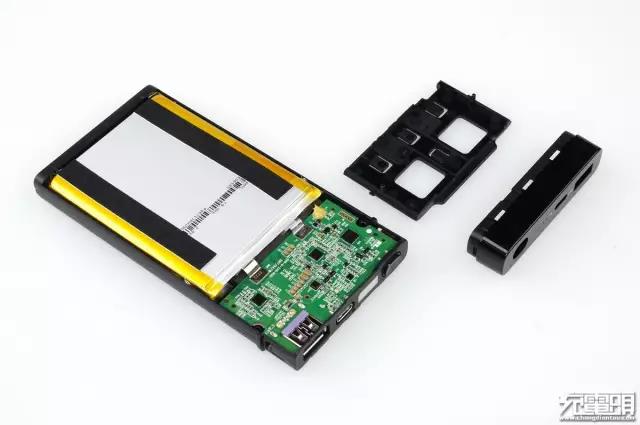

移动电源使用了内框架设计,把PCB与电池保护并包裹起来,PCB独立遮盖电池底部的缓冲隔板厚度十足,按下头部钢琴漆壳体8个卡口后可以分离出头部,然后去掉螺丝就可以打开PCB盖板了,电芯部分从喷码上得知这是ATL生产的电芯,能量为19.0Wh放电平台为3.8V,使用了两片电芯组成电池组,但并不是常见的并联设计,而是2S两串方案。

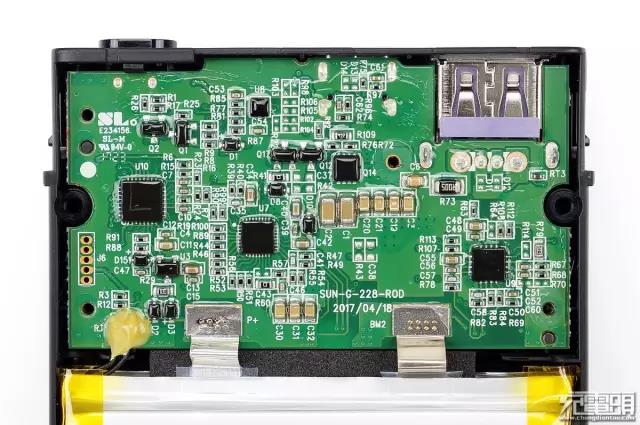

PCB贴片面一览,整块PCB上都涂满了一层透明防潮绝缘胶。电池镍带点焊工艺,这个小编已经评价过很多次了,铜片采用包裹三文治的方式把镍带包在中间层再点焊起来,八个机焊焊点焊接力度均匀牢固。业内最好的焊接工艺没有之一,赏心悦目。

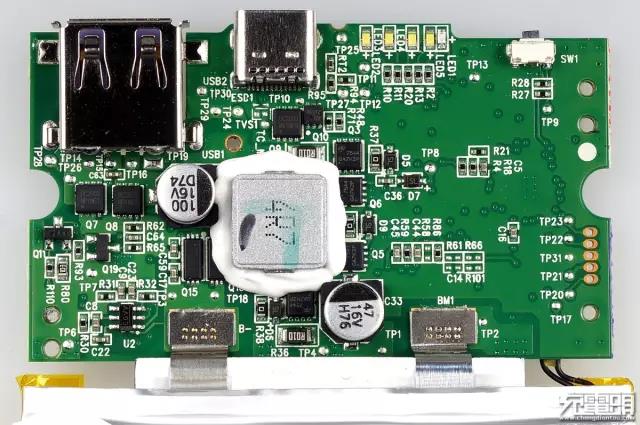

USB Type-C 输入口保护,4个白色LED电量指示灯,第一个指示灯带一颗绿色LED,快充模式会切换成绿色。

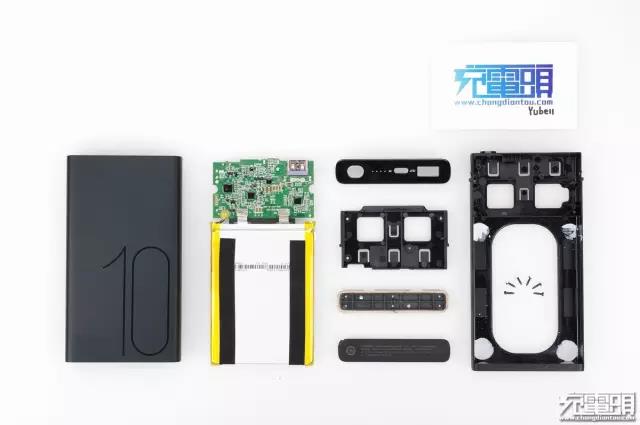

本次拆解的这款华为AP09S移动电源自官方商城上架后,旧款AP09Q立马下架不再销售,看来华为是决心将10000mAh快充移动电源替换成这个SCP版本,入门版应该是全面交给荣耀品牌去负责。虽然外表看上去并无大的差异但里面则大有不同,新款华为AP09S在原有支持快充模式下(FCP\QC),再加入了SuperCharger (SCP)快充的支持,这种低电压大电流方案在手机端能很好地降低发热量,但对输出设备来说(例如这个AP09S)生产成本会有一定上涨,并且因为需要通过大电流的关系,输出接口、线材都做了加宽弹片设计来降低导通阻值才能承受大电流。方案方面全面替换成SC8802升降压充放方案,电池组使用ATL 3.8V 5000mAh两串组成,内骨架独立阻隔抗冲击力更安全,PCB涂抹透明的防潮胶在恶劣环境下也不必担心,设置了快充指示灯让用户随时都能了解状况。
