TYPE C爆款系列!多种规格多种选择以及引脚定义。

发布时间:2022-03-24 09:44:56 最后更新:2022-03-24 10:18:12 浏览次数:1043 编辑:虹康

        深圳市虹康科技有限公司成立于2006年,是一家专业从事精密连接器产品的研发、制造、销售为一体的专业连接器制造商。深圳市虹康科技有限公司秉承“为商以德,诚信为本,谋利有度,货真价实”的企业经营理念,以“好品质,合理成本”的经营策略,以“品质提升、缩短交期”的营运方针,及“善用所有资源,持续品质提升,符合客户要求,满足顾客期望”的品质政策,作为经营指导原则。工厂目前拥有多台全自动高速冲床、精密注塑机、全自动装配生产线、投影仪等一整套先进的生产、检验设备;不断引进先进技术、生产设备和检测仪器。公司精密连接器广泛应用于TV、MP3、MP4、户外广告、通讯、笔记本电脑、数码相机、电子相框、特别服装等领域。


Type-c口是什么口,有什么作用?
Type-c口在大家的视野中或许比较陌生,但是生活中处处离不开Type-c口的存在。手机,电脑,音箱,小家电,无人机…等等,都存在Type-c接口。
Type-c只是一种物理接口的简称,满PIN(24PIN)被赋予了诸多协议,如PD协议、音频协议、视频协议、雷电协议、等等,无非就是三种形式 纯充电,充电加数据传输,充电加数据传输加DP数据传输。

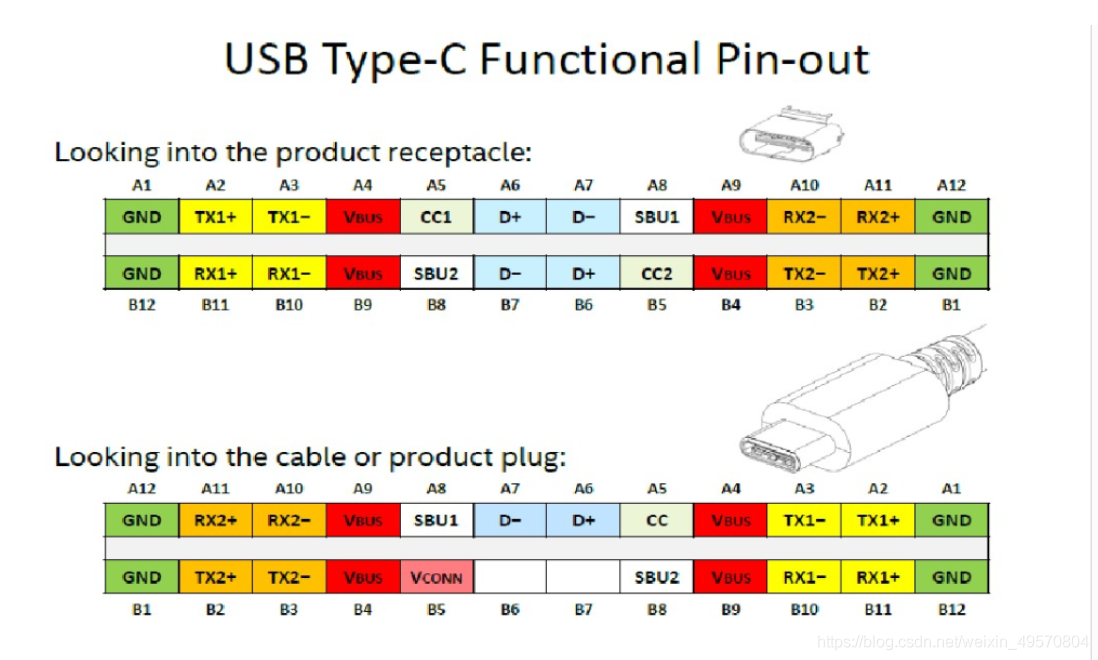

下面是Type-c接口的剖视图

       上半部分是Type-c母头,下半部分是Type-c公头,公头比母头少一组D+D-和一个CC,这个设计是为了方便正反插。PD协议:最大功率能达到100W,能够实现60W以上功率承载能力的任何电缆都必须有电子标签,并且能够与DFP端口通信。带电子标签的电缆如果插入不支持USB供电规范2.0的插座中,其行为与标准的无源电缆完全相同,所需PIN (VBUS+GND+CC)音频协议:Type-c模拟耳机 CC+Vconn下拉接地(GND)D+D-走 USB2.0数据SBU1+SBU2走麦克风信号 Type-c数字耳机CC1和CC2上面必须有一个下拉电阻Rd视频协议:TX1+/- RX1+/-走DP视频信号,TX2+/- RX2+/-走USB3.0数据,如果需要更高的带宽TX1+/- RX1+/-,TX2+/- RX2+/-,走DP视频信号带宽更高,视频分辨率更高。雷电协议:英特尔独有的协议 带宽高达40Gbps 走DP视频信号分辨率可以达到8K 走USB数据可以达到3.1gen2(10Gbps)速率
